Wasserstand 3 Ventile M6x0,75 Ø 5 / 200 522 re

52.10 €
incl. MwSt
zzgl. Versand

Wasserstand 3 Ventile M6x0,75  Ø 5 / 200 522 re
Wasserstand 3 Ventile M6x0,75  Ø 5 / 200 522 re

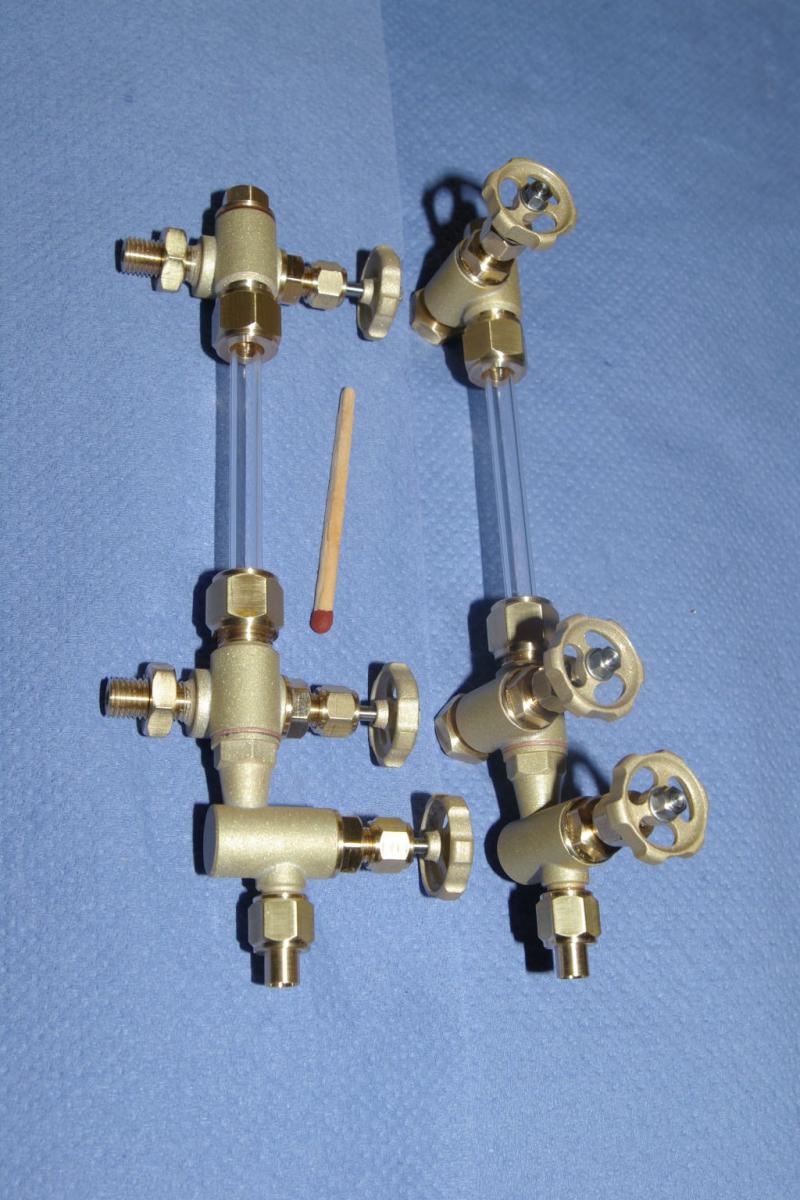

Wasserstandsanzeiger für Dampfkessel

Rechte Ausführung, Glasrohr befindet sich rechts neben den Ventilen


Wasserstandsanzeiger gefertigt aus Messing, hartgelötet und sandgestrahlt
Einschraubgewinde M6x0,75 mit KONTERMUTTER zum leichteren Einstellen
Schott-Duranglasrohr Ø 5 mm wird mit Graphit-Teflon Band 100% abgedichtet
Bei einen Lochabstand von 70mm ist das Glasrohr 35mm sichtbar.
3 Ventile zum Absperren am Kessel, Handrad mit Ø16mm 3 Speichen.
Ventil unten als Ablaßventil mit 4mm Rohranschluß
Rostfreie Ventilspindeln mit Stopfmuttern.
Verschlußstopfen oben M6x0,5mm mit CU-Dichtung.

Abmaße:
Einschraubkörper oben: Länge= Gewinde über Handrad 45mm
Höhe= Stopfen bis Überwurfmutter 28mm
Einschraubkörper unten: Höhe über alles 58mm
Gewindelänge M6x0,75 = 7mm bis Kontermutter
Eingeschraubt von Kontermutter bis Mitte Glasrohr 12mm

Lieferumfang
1 Wasserstandsanzeiger "rechte Ausführung"
Graphit-Teflon Band
2 Glasröhrchen Ø 5mm mit je 100mm Länge
oder nach Ihren Angaben, Lochabstand angeben !!!


Und hier gibts den passenden Einlötring
